1. 先將"FPGA board"的JTAG使用"xilinx USB Cable"與PC連接。

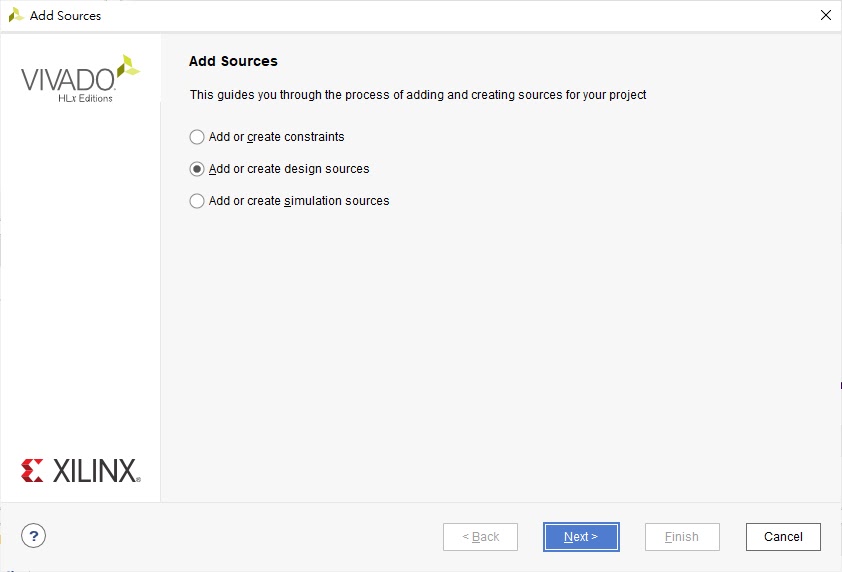

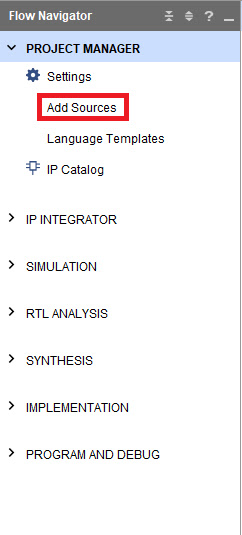

2. 增加設計電路檔案，在"Flow Navigator"視窗，點選"PROJECT MANAGER > Add Sources"。
4. 點選"Create File"。
5. 在"File name:"欄位中，輸入source檔案名稱，這裡輸入"bl_led"，輸入完成按"OK"。

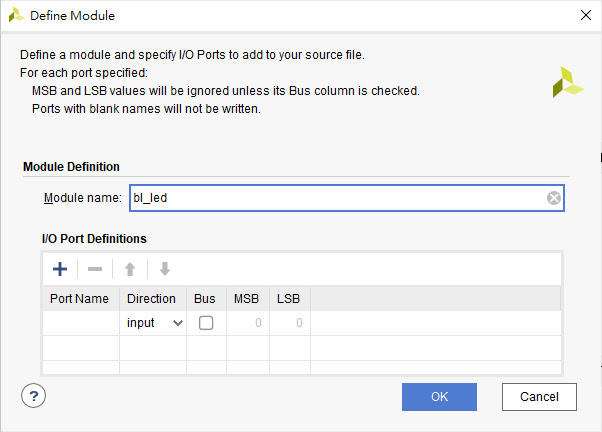

7. 按"OK"。
8. 按"Yes"。
9. 在"Sources"視窗中的"Hierarchy"標籤頁中，開啟"Bl_led.v"檔，撰寫設計電路。
`timescale 1ns / 1ps
module bl_led(
input sys_clk,
input rst_n,
output reg[3:0] led
);
parameter max_cnt = 32'd49999999;
reg[31:0] timer_cnt;
always@(posedge sys_clk or negedge rst_n)
begin
if(!rst_n)
begin
timer_cnt <= 32'd0;
end
else
begin
if(timer_cnt < max_cnt)
timer_cnt <= timer_cnt +32'd1;
else
timer_cnt <= 32'd0;
end
end
always@(posedge sys_clk or negedge rst_n)
begin
if(!rst_n)
begin
led <= 4'b0000;
end
else
begin
if(timer_cnt == max_cnt)
led <= ~led;
else
led <= led;
end
end
endmodule
10. 點選"IP Catalog"，增加IP Symbol。
12. 在"General Options"標籤頁，"Number of Probes"欄位設定為"2"，表示需要量測2組訊號。
13. 在"Probe_Ports(0..1)的標籤頁，PROBE0的Probe Width[1..4096]欄位設"32"，PROBE1的Probe Width[1..4096]欄位設"4"，這部分的設定是依據設計電路需要量測波形的bit數，設定完成按"OK"。
14. 按"OK"。
15. 按"Generate"。

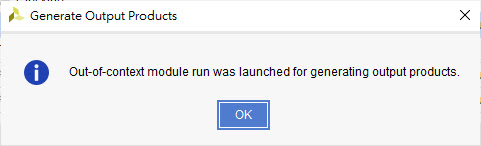

16. 按"OK"。

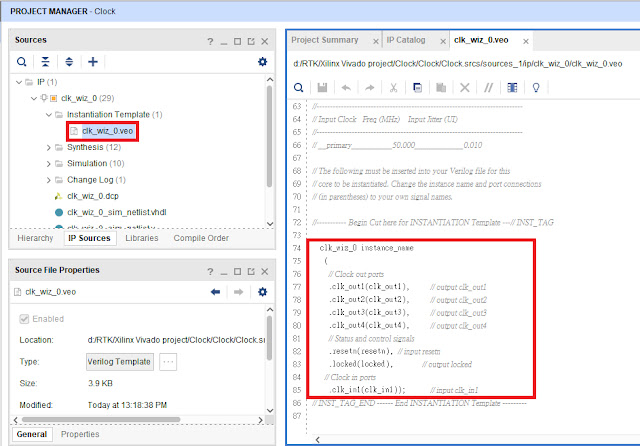

17. 選擇在Sources視窗的IP Sources標籤頁，點選開啟"ila_0.veo"，複製IP 連接的IO port。
18. 在"Sources"視窗中的"Hierarchy"標籤頁中，開啟"bl_led.v"檔，貼上IP 連接的IO port，並設定電路IO port的設定。
`timescale 1ns / 1ps
module bl_led(
input sys_clk,
input rst_n,
output reg[3:0] led
);
parameter max_cnt = 32'd49999999;
reg[31:0] timer_cnt;
always@(posedge sys_clk or negedge rst_n)
begin
if(!rst_n)
begin
timer_cnt <= 32'd0;
end
else
begin
if(timer_cnt < max_cnt)
timer_cnt <= timer_cnt +32'd1;
else
timer_cnt <= 32'd0;
end
end
always@(posedge sys_clk or negedge rst_n)
begin
if(!rst_n)
begin
led <= 4'b0000;
end
else
begin
if(timer_cnt == max_cnt)
led <= ~led;
else
led <= led;
end
end
ila_0 ila_0_inst (
.clk(sys_clk), // input wire clk
.probe0(timer_cnt), // input wire [31:0] probe0
.probe1(led) // input wire [3:0] probe1
);
endmodule

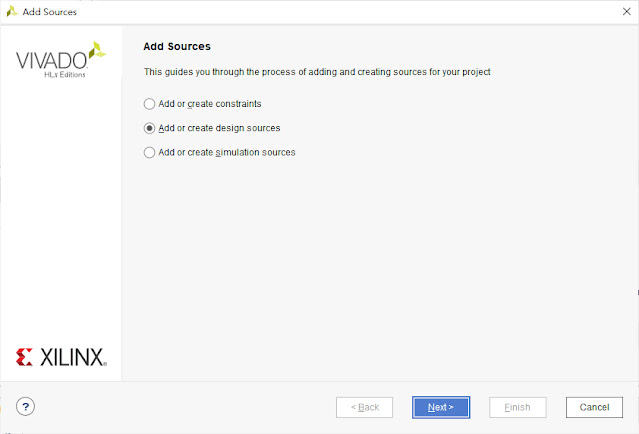

19. 增加限制條件檔案，在"Flow Navigator"視窗，點選"PROJECT MANAGER > Add Sources"。
21. 點選"Create File"。
22. 在"File name:"欄位中，輸入constraint檔案名稱，這裡輸入"bl_led"，輸入完成按"OK"。

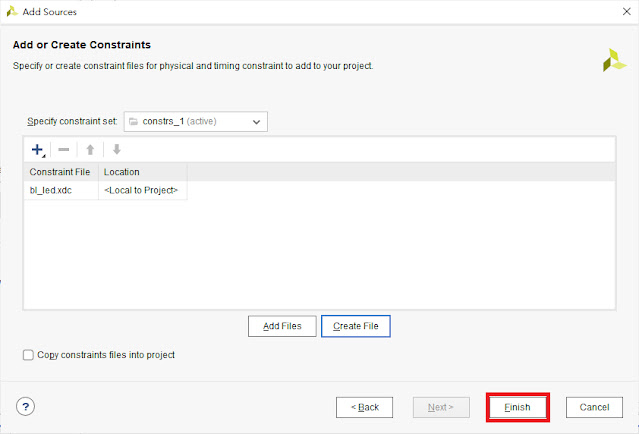

23. 按"Finish"，增加constraint檔案。
24. 在"Sources"視窗中的"Hierarchy"標籤頁中，開啟"bl_led.xdc"檔，並設定IO port的限制條件。
############## NET - IOSTANDARD ##################
set_property CFGBVS VCCO [current_design]
set_property CONFIG_VOLTAGE 3.3 [current_design]
#############SPI Configurate Setting##################
set_property BITSTREAM.CONFIG.SPI_BUSWIDTH 4 [current_design]
set_property CONFIG_MODE SPIx4 [current_design]
set_property BITSTREAM.CONFIG.CONFIGRATE 50 [current_design]
#############clock Setting#########################
create_clock -period 20 [get_ports sys_clk]
set_property IOSTANDARD LVCMOS33 [get_ports {sys_clk}]
set_property PACKAGE_PIN Y18 [get_ports {sys_clk}]
#############reset Setting##########################
set_property IOSTANDARD LVCMOS33 [get_ports {rst_n}]
set_property PACKAGE_PIN F20 [get_ports {rst_n}]
#############LED Setting###########################
set_property PACKAGE_PIN F19 [get_ports {led[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[0]}]
set_property PACKAGE_PIN E21 [get_ports {led[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[1]}]
set_property PACKAGE_PIN D20 [get_ports {led[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[2]}]
set_property PACKAGE_PIN C20 [get_ports {led[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {led[3]}]
25. 產生bitstream(.bin)檔，在"Flow Navigator"視窗，點選"PROJECT MANAGER > PROGRAM AND DEBUG"，按"滑鼠右鍵"，點選"Bitstream Settings..."。
26. 在"Project Settings > Bitstream"視窗中，將"-bin_file"打勾，之後按"OK"。
27. 產生.bin檔，點選"Generate Bitstream"。
28. 按"Yes"。
29. 按"OK"。
30. 需要稍微等待一下，產生.bin檔。
31. 產生.bin檔程序結束，按"OK"。
32. 連線FPGA開發板，在"Flow Navigator"視窗，點選"PROJECT MANAGER > PROGRAM AND DEBUG > Open Hardware Manager > Open Target"，跳出視窗後，點選"Auto Connect"。
33. 燒錄.bin檔，在"Flow Navigator"視窗，點選"PROJECT MANAGER > PROGRAM AND DEBUG > Open Hardware Manager > Program Device"，跳出視窗後，點選"xc7a35t_0"(此為開發板上的FPGA型號)。
34. 按"Program"，開始燒錄。
35. 按"Run trigger for this ILA core"，開始讀取波形。
