2005年3月3日星期四

Old-Embedded Linux系統(3-3)_使用Toolchains build project(for OS)

1.實驗環境:
(1).在Embedded Linux 2.6 OS上run.

(2).PC OS:Ubuntu 8.10.
(3).實驗平台:ADP-XC5FF676 v1.1(Andes core N12).
2.控制原理:

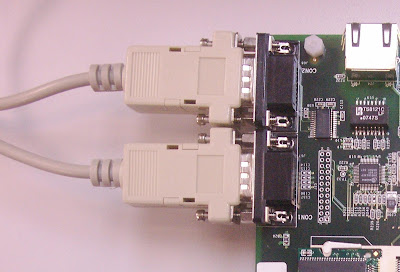

ADP-XC5FF676 v1.1 有2組URAT, 當其中一組URAT需要外接裝置時,還有一組可以用來輸入LINUX指令,這次的試驗因為沒有URAT外接的裝置,因此我將2組URAT都接至PC,開啟2個"超級終端機"視窗,一組視窗用來輸入LINUX指令[CON2],另一組視窗接收資料[CON1].

3.範例程式_URAT Control:

http://cid-b01cb9ac20175eaa.skydrive.live.com/self.aspx/URAT/URAT.zip

4.使用"Terminal"進入有Makefile的檔案夾下,輸入"make all"Build code,產生urat.adx執行檔.

5. 將urat.adx存在SD卡內,並裝上ADP-XC5FF676 V1.1實驗板上,並將CON1(/dev/ttyS1) 與CON2(/dev/ttyS0) URAT與電腦連接後,開啟電源,按SW2->SW4.

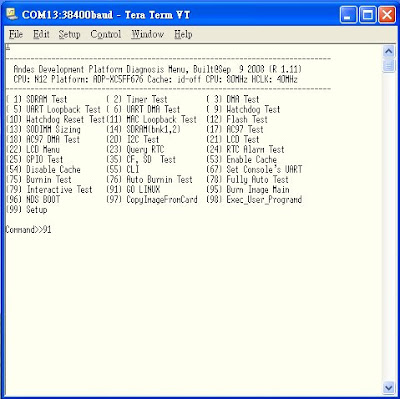

6. 使用"超級終端機"並開啟2個視窗, 在對應CON2的"超級終端機"視窗輸入"91"進入Embedded Linux.

7. 在Embedded Linux下鍵入:

(1)"mount -o mand /dev/cf /tmp",掛載SD卡.

(2) "cd tmp" 進入SD卡位置.

(3)在存放程式的目錄內輸入"./urat.adx".

8.在"超級終端機"顯示結果如下所示:

*SD卡卸載輸入"umount /tmp"

2005年3月2日星期三

Old-Embedded Linux系統(3-2)_使用Toolchains build project(for OS)

1.實驗環境:
(1).在Embedded Linux 2.6 OS上run.
(2).PC OS:Ubuntu 8.10.
(3).實驗平台:ADP-XC5FF676 v1.1(Andes core N12).
2.控制原理:
LCD 控制只要在Embedded Linux 下,將Framebuffer寫入資料,LCD就會顯示畫面, Embedded Linux Drive初始設定為16bpp,RGB565格式.

再寫入資料時需使用M68(Motorola) I/O格式輸出,寫入RGB data的格式如下所示.

3.範例程式_LCD Display Control:
http://cid-b01cb9ac20175eaa.skydrive.live.com/self.aspx/ESL_LCD/ESL_LCD.zip

for(i=0;i<((240*320)*2);i+=2) //Green

{

*(pFrameBuffer+i)=0xF0;

*(pFrameBuffer+(i+1))=0x07;

}

4.使用"Terminal"進入有Makefile的檔案夾下,輸入"make all"Build code,產生fbv.adx執行檔.

5. 將fbv.adx存在SD卡內,並裝上ADP-XC5FF676 V1.1實驗板上,並接上URAT與電腦連接後,開啟電源,按SW2->SW4.
6. 使用"超級終端機",輸入"91"進入Embedded Linux.
7. 在Embedded Linux下鍵入:

(1)"mount -o mand /dev/cf /tmp",掛載SD卡.

(2) "cd tmp" 進入SD卡位置.

(3) 在存放程式的目錄內輸入"./fbv.adx".

8.在LCD 3.5”顯示結果如下所示:

*SD卡卸載輸入"umount /tmp"

2005年3月1日星期二

Old-Embedded Linux系統(3-1)_使用Toolchains build project(for OS)

1. 實驗環境:
(1).在Embedded Linux 2.6 OS上run.
(2).PC OS:Ubuntu 8.10.
(3).實驗平台:ADP-XC5FF676 v1.1(Andes core N12).
2.範例程式_Hello:
http://cid-b01cb9ac20175eaa.skydrive.live.com/self.aspx/hello/hello.zip
(1).hello.c
-----------------------------------------------------------------------------
#include "stdio.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcnt.h"
int main(void)
{
int fd; char ch;
printf("\nHello World!\n");
sleep(1);
return 0;
}
-----------------------------------------------------------------------------
(2)Makefile
-----------------------------------------------------------------------------
###########################################
# Copyright (C) 2006-2007 Andes Technology, Inc.
#
# Abstract:
#
# Makefile Experiment.
#
# Revision History:
#
# 2007-09-01 First created by Andestech
###########################################

# CROSS Tools
#CROSS=$(PREFIX)/bin/nds32-elf-
CROSS=nds32-elf-

CC = $(CROSS)gcc
AS = $(CROSS)as
AR = $(CROSS)ar
LD = $(CROSS)ld
NM = $(CROSS)nm
OBJCOPY = $(CROSS)objcopy
OBJDUMP = $(CROSS)objdump
READELF = $(CROSS)readelf

# FLAG
CFLAGS = -g3 -O0 -c -mlib=glibc -EL
#CFLAGS = -g3 -O0 -Wall -c
LDFLAGS = -static -mlib=glibc -EL
#ASMFLAGS = -g3 -O0 -Wall -S
#ASFLAGS = -g3

.PHONY: all clean test

OBJECT = hello
CEXE = $(OBJECT).adx

RM := rm -f
OBJECTS = hello.o

# Rules

all: $(OBJECTS)
$(CC) $(LDFLAGS) -o $(CEXE) $(OBJECTS)
@echo 'Finished building.'

hello.o: hello.c
#$(CC) $(CFLAGS) hello.c -o hello.o
$(CC) $(CFLAGS) $< -o $@ clean: $(RM) $(OBJECTS) $(CEXE) @echo 'Finished cleaned.'
-----------------------------------------------------------------------------
3. 將上述的Makefile與hello.c放在同一個目錄下.

4. 使用"Terminal"輸入"make all",會產生下列訊息.
-----------------------------------------------------------------------------
nds32-elf-gcc -g3 -O0 -c -mlib=glibc -EL hello.c -o
hello.onds32-elf-gcc -static -mlib=glibc -EL -o hello.adx hello.o
Finished building.
-----------------------------------------------------------------------------
5. 之後產生hello.o與hello.adx檔.
