Altium Designer - 電路板連板排版

(1). 先新增一個"電路板檔案"(檔案 > 新增 > 電路板檔案)。

 (2).  選擇新增的電路板檔案，選擇"放置" > "電路板排版"。

(3). 先修改"X:"與"Ｙ:"原點位置，之後輸入原"電路板檔案"(PCB1.PcbDoc)PCB的長寬size，
在"屬性"中的"電路板檔案"選擇原"電路板檔案"(PCB1.PcbDoc)檔案位置，
在"行數"與"列數"輸入需排版的數量後按"確認"。

(4). 連板排版的結果如下所示。

OpenGL(1) 下載路徑

1. 點選此網頁路徑"https://www.opengl.org/resources/libraries/glut/glut_downloads.php"。
2. 點選"glutdlls37beta.zip"下載路徑。

Keysight/Agilent儀器控制使用C# - 環境設置

(1). 先安裝"Keysight IO Libraries Suite"軟體，安裝完成後將USB to GPIB的82357B連接至儀器與電腦，將儀器I/O Config設定為GPIB/488 > ADDR ?(自行調整編碼)，再按"Rescan"後，可以看到電腦掃描到儀器設備，之後按"Send Commands To This Instrument"。

(2). 在Command欄位中已經有預設的指令"*IDN?"，直接按"Send & Read"，可以讀回"Agilent Technologies, E3648A,0,1.7-5.0-1.0"韌體版本(不同儀器傳回值皆不同)，表示儀器與PC連接成功。

(3). 新增一個C#視窗專案，點選"參考" 再按滑鼠右鍵 > "加入參考"。

(4). 勾選"VISA COM 5.5 Type Library"，之後按"確定"，完成環境設置。

Altium Designer - 電路板設計中增加Logo

(1). 請至官網或是網路上搜尋"PCB Logo Creator Script "，下載"Scripts.zip"，解壓縮至"C:\Users\Public\Documents\Altium\AD14\Examples\"路徑下。

(2). 點選"DXP" > "執行巨集"。

(3). 點選"瀏覽"。

(4). 至路徑"C:\Users\Public\Documents\Altium\AD14\Examples\Scripts\Delphiscript Scripts\PCB\PCB Logo Creator"下開啟"PCBLogoCreator.PRJSCR"。

(5). 點選"RunConverterScript"。

(6). 點選"Load"。

(7). 點選與加入的BMP圖檔，我已AD的Logo為例加入，也可以使用微軟小畫家設計Logo，但是存檔時一定要存成"單色點陣圖"的BMP檔。

(8). 選擇"Top Overlay"正面文字層後按"Convert"，載入完成後按"Exit"離開。

(9). 完成結果如下圖所示。

Altium Designer - 電路圖設計匯出Excel的BOM表

(1). 點選你所繪製的電路圖，使用滑鼠選擇"報告" > "Bill of Materials"。

(2). 勾選"匯出後開啟"後按"匯出"。

(3). 最後產生出Excel的BOM表。

Altium Designer - 電路板設計時搜尋物件與修改

(1). 電路板設計區域，按"滑鼠右鍵"，點選"搜尋物件"。

(2). 滑鼠游標會變成十字座標，點選欲搜尋之物件，我這裡要搜尋Via。

(3). 欲將搜尋的物件標示起來，將下拉式選單選擇"Mask"後，按"確認"。

(4). 可以看到所要搜尋的物件Via被標示出來，可以在"Object Specific"欄位中修改，在電路板中所有搜尋到的物件都會同時修改。

(5). 修改完成後按"清除"。

Altium Designer(9) 轉出Gerber、NC Drill Files、座標檔

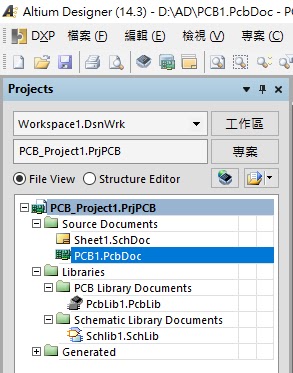

(1). 轉出Gerber，點選電路板檔案。

(2). 點選"檔案" > "輔助製造輸出" > "Gerber Files"。

(3). 在"板層"標籤頁點選"繪製板層" > "全部選取"。

(4). 在"鑽孔圖"標籤頁中，勾選"孔徑圖"的"繪製全部使用的板曾對"與"孔位圖"的"繪製全部使用的板層"，後按"確認"。

(5). 產生Gerber檔。

(6). 點選"檔案" > "輔助製造輸出" > "NC Drill Files"。

(7). 按"確認"。

(8). 產生NC Drill檔。

(9). 點選"檔案" > "輔助組裝輸出" > "Generates pick and place files"。

(10). 在"單位"中圈選"公制"，後按"確認"。

(11). 產生座標檔。

Altium Designer(8) DRC檢查

(1). 電路佈線完成後，要做DRC檢查，點選"工具" > "設計規則檢查"。

(2). 點選"執行設計規則檢查"。

(3). 顯示檢查結果。

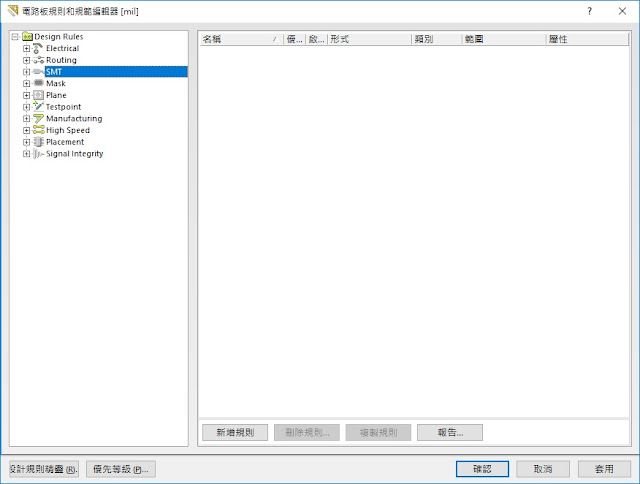

(4). 如需要修改設計規則，點選"設計" > "設計規則"。

(5). 選擇需要修改的欄位與參數修改完成後按"確認"，之後再重新執行"設計規則檢查"。

Altium Designer(7) 電路板鋪銅

(1). 點選"鋪銅"。

(2). 在"板層"選擇Top Layer，在"網路選項"選擇Pour Over Same Net Polygons Only，將VDD相同或是GND相同的線路與鋪銅相連接，設定好按"確認"。
**"連接網路" 可以選擇VDD與GND或是No Net不連接任何網路，在二層板的規劃，我習慣一層VDD，另一層是GND。

(3). 使用"滑鼠左鍵"點選需要鋪銅的矩形。

(4). 重新點選"鋪銅" ，在"板層"選擇Bottom Layer後按"確認"。

(5).  使用"滑鼠左鍵"點選需要鋪銅的矩形。

Altium Designer(6) 電路板布局與布線

(1). 將零件放置黑色區塊，佈局時要注意零件的擺放位置與日後走線是否順暢，盡量不要有交叉的現象。

**按住"滑鼠左鍵"拖拉零件時，按"空白鍵"，零件可以旋轉，以調整擺放位置。

**複製重覆的線路，選擇要複製的線路，按"Ctrl + C"，使用"滑鼠左鍵"點選線路起點，例如元件腳位，最後按"Ctrl + V"，複製線路，再按"滑鼠左鍵"點選欲放置的位置。

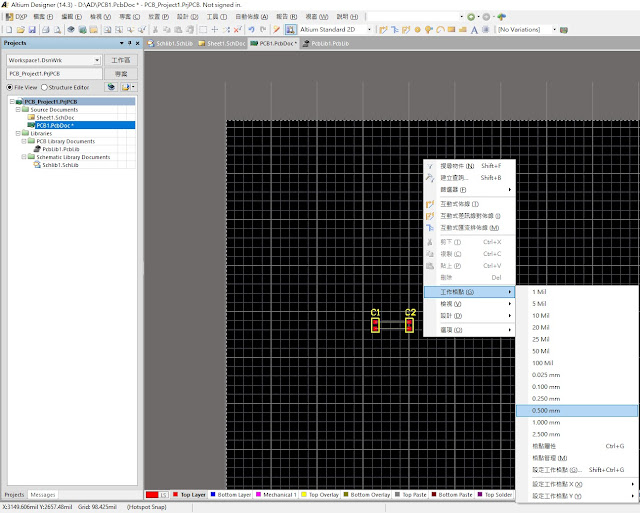

(2). 擺放零件時可以調整工作格點以利零件擺放，在版面中按"滑鼠右鍵" > "工作格點"，選擇格點寬度。

(3). 點選"Top Layer"選擇從正面佈線，點選"互動式佈線"，再點選電容腳位開始佈線工作。
**如果要先從背面佈線，請點選"Bottom Layer"。

(4). 假設佈線時要使用貫穿孔走線，可以在走線時，按下數字鍵盤"*"字鍵。
注意: 四層板以上跟換版層，可以按數字鍵盤"+"、"-"鍵，來切換板層。

(5). 假設佈線時要調整走線寬度，可以在走線時，按下"Tab"鍵，設定完成按"確認"。

(6). 佈線完成，設定板框尺寸，點選"Keep-Out Layer"，點選繪製工具的"放置線段"，之後繪製板框大小，注意要繪製成封閉的圖形。

(7). 按住"滑鼠左鍵"，選取板框與零件。

(8). 點選"設計" > "板形設計" > "根據選取物件定義板形"。

(9). 板形尺寸設定完成後，再一次選取點選"設計" > "板形設計" > "由板形產生板框線"。

(10). 設定"線寬"，可以設定10~20mil，"板層"選擇Keep-Out Layout，最後按"確認"。

(11). 按"清除"可以重新佈線設定。
