Cadence AWR 16 - (2)同軸電纜模擬

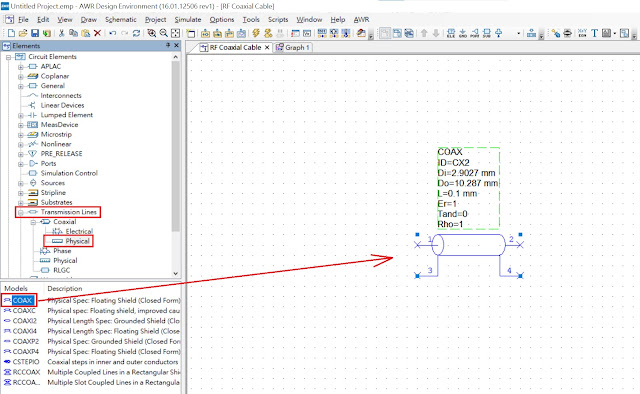

1. 在專案新增電路圖後，至"Elements"標籤頁中，選擇"Transmission Lines" > "Physical" > "COAX"，拖拉至電路圖中。

2. 依據下圖所示，增加GND與PORT元件，並且修改同軸電纜參數。

參數中需要修改單位，可以在"Project"標籤頁中點選"Project Options" > "Global Units" > "Edit Units"，選擇需要修改的欄位，並修改單位。

3. 點選"Graphs"ˋ按"滑鼠右鍵"選擇"New Graph..."。

4.  選擇"Rectangular"後按"Create"。

5. 點選新增的繪圖檔案，按"滑鼠右鍵"，選擇"Add Measurement..."。

6. 在"Measurement"選擇"Z"參數，Data Source Name，選擇繪製的電路圖名稱後按"Add"。

7. 最後按"Analyze"，執行模擬，結果如下圖所示。

Cadence AWR 16 - (1)DC analysis

 1. 使用"滑鼠左鍵"，點選"AWR Design Environment 16"。

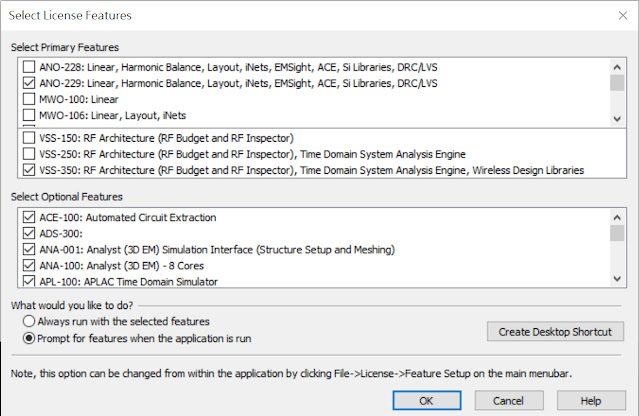

2. 直接點選"OK"。

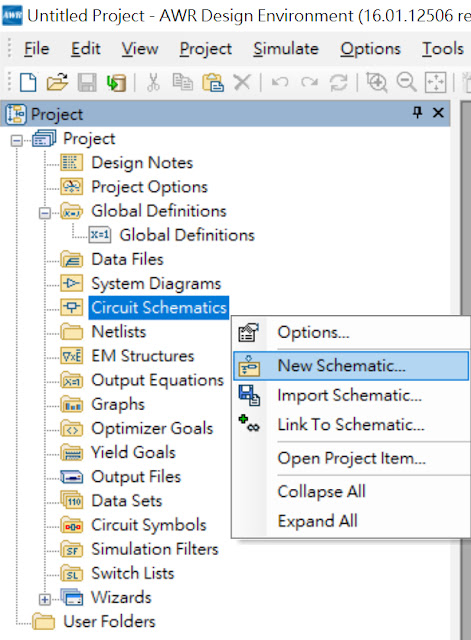

3. 在"Project"標籤頁，選擇"Circuit Schematics" > "滑鼠右鍵" > "New Schematic..."，在建立Project中新增電路圖。

4. 輸入電路圖名稱，這裡輸入"DC_analysis"，之後按"Create"。

5. 在"Elements"標籤頁，選擇"Resistor" > "RES"電阻元件。

6.  按"滑鼠左鍵"將 "RES"電阻元件拖拉至電路圖中。

7. 可以使用"滑鼠左鍵"快點兩下參數標籤修改電阻值，我這裡改成1k ohm。

8. 之後再選擇"Sources" > "DC" > "DCVS" 直流電壓源。

9. 按"滑鼠左鍵"將 "DCVS"直流電壓源元件拖拉至電路圖中。

10. 靠近元件節點，按"滑鼠左鍵"可以將元件連線，最後選擇"GND"元件，增加GND符號。

11. 提取電路模擬參數設定，選擇"Draw" > "Add Extraction..."。

12. 選擇"DCIA"，直流分析電流值，按"Apply"，就會在電路圖下增加分析項目，最後按"OK"，結束選擇。

13. 在電路圖下增加分析項目後，點選"Analyze"開始模擬。

14. 點選"Tune Tool"，再點選"DCVS"標籤中的V=1V，這時標籤會由黑變藍。



15.  點選"Tune"。

16. 跳出Tuner視窗後，滑動Tuner欄位中Slider控制項，可以觀察到當直流電壓出現變化時，電路中的電流值也會隨之改變符合歐姆定理。
