OrCAD PSpice 建立模擬元件(4) - 將IC廠商提供的model導入以AD620為例

(1). 再回到前章節中，OrCAD點選"New" > "Library"的狀態中，使用"滑鼠左鍵"點選"Library"，再按"滑鼠右鍵"，選擇"Add File"。

(2). 點選"ad620.olb"，按"開啟"。

(3). 使用"滑鼠左鍵"點選"AD620"，再按"滑鼠右鍵"，選擇"Associate PSpice Model..."。

(4). 按"是"。

(5). 在"Select library to pick matching symbols:"欄位中，選擇之前章節中所設計的電路圖元件，後按"下一步 >"。

(6). 在Symbol Pin欄中，選擇元件腳位的Name:名稱，注意要與Model電路對應，設定完成按"完成"。

(7). 按"Save"存檔。

(8). 最後，重新建立一個可以模擬的Project，再增加之前設定好的元件庫，點選AD620元件時，可以看到此元件是可以模擬的符號。

OrCAD PSpice 建立模擬元件(3) - 將IC廠商提供的model導入以AD620為例

(1). 開啟OrCAD的Model Editor工具，選擇"File" > "Model Import Wizard[Capture]..."。

(2). 按"下一步>"。

(3). 點選"Replace Symbol"。

(4). 在"Select library to pick matching symbols:"欄位中，選擇上個章節中所設計的電路圖元件，後按"下一步 >"。

(5). 按"完成"。

(6). 檢視是否有錯誤，若無按"OK"結束。

OrCAD PSpice 建立模擬元件(2) - 將IC廠商提供的model導入以AD620為例

(1). 開啟OrCAD。

(2). 點選"New" > "Library"。

(3). 使用"滑鼠左鍵"點選新增的元件庫，再按"滑鼠右鍵"，選擇"New Part"。

(4). 在欄位Name:輸入IC名稱，再按"OK"。

(5). 再設計元件時，須注意腳位的Name:要與IC廠商提供model的IO相同，腳位的Number:我設定與IC實際包裝的腳位相同。

(6). 設計完成，使用"滑鼠左鍵"點選新增的元件庫，再按"滑鼠右鍵"，選擇"Save As..."。

(7). 在"檔案名稱"輸入存檔名稱，按"存檔"。

OrCAD PSpice 建立模擬元件(1) - 將IC廠商提供的model導入以AD620為例

(1). 至ANALOG DEVICES的IC設計公司網站上下載廠商提供的model，ANALOG DEVICES所提供的model副檔名為.cir，各家所提供的model副檔名皆不同。

(2). 可以使用文字編輯器開啟ad620.cir檔，開頭處可以看到model電路拉出的腳位，可以跟Datasheet比對一下，因為名稱的宣告上有一點點差異。

(3). 開啟OrCAD的Model Editor工具。

(4). 選擇PSpice A/D，按"OK"。

(5). 直接按"Done"。

(6). 選擇"File" > "Open"。

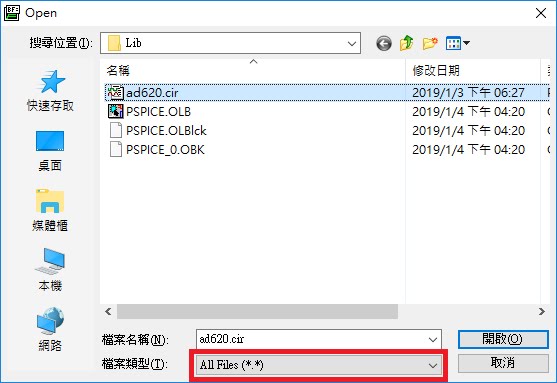

(7). 將"檔案類型"選擇"All File(*.*)"，點選"ad620.cir"，按"開啟"。

(8). 結果可以看到ad620.cir，加到models List中。

(9). 選擇"File" > "Save As..."。

(10). 將"檔案名稱"由"ad620.cir"改成"ad620.lib"，按"存檔"。

(11). 點選"File" > "Export to Capture Part Library..."。

(12). 按"OK"。

(13). 檢視轉換結果有無錯誤，沒有就按"OK"結束。
