Allegro - 設定禁止鋪銅區域

1. 選擇"Setup" > "Areas" > "Shape Keepout"。

 2. 在"Options"標籤頁中，選擇欲禁止鋪銅區域的板層，我這裡先選擇"Top"層。

3.  框選欲禁止鋪銅區域，按"滑鼠左鍵" > "Done"結束設定。

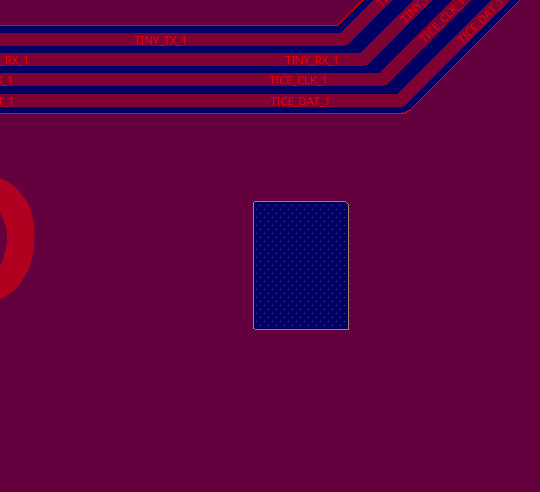

4. 結果可以看到Top層框選區域被移除鋪銅。

Allegro - 全域設定十字焊盤線寬

 1. 選擇"Shape" >"Global Dynamic Params..."。

2. 選擇"Thermal relief connects"標籤頁，點選"Use fixed thermal width of:"，輸入想要增加的寬度，按"Apply"，就可以看到所有十字焊盤線寬改變。

Allegro - 導出DXF檔

1. 選取"File" > "Export" > "DXF..."。

2. 點選"DXF output file:"欄位的路徑按鍵，輸入欲存檔的DXF檔名，我這裡先設定為Test.sxf，輸入完成後"Layer conversion file:"欄位名稱也會隨之修改，再按"Edit.."。

3.  勾選"Select all"，勾選"Use layer names generated from class and subclass name"，再按"Map"鍵。完成後按"OK"鍵。

4.  按下"Export"開始導出DXF檔。
