Allegro電路板設計 - (1) 貫孔元件的Pad設計-建立Flash Symbol

使用Allegro設計元件，需先設計元件的Pad，而設計DIP元件的Pad前要先設計Flash Symbol，這是via與表面鋪銅連結的樣式。而設計SMT元件的Pad就不需要。

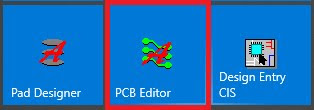

(1). 開啟Allegro"PCB Editor"。

(2). 點選"File" > "New..."，開啟"New Drawing"視窗。

(3). 在
    Drawing Name:(輸入檔名)。
    Drawing Type: Flash Symbol。
選擇存檔路徑，後按"OK"。

注意: 按"Browse..."，可以設定存檔路徑。

(4). 設定"設計參數"，點選"Setup" > "Design Parameters..."，開啟"Design Parameters Editor"視窗。

(5). 在"Design"標籤欄中設定

Size區塊:
    User Units:Millimeter

Extents區塊:
    Left X:-500(輸入座標值)。
    Left Y:-500(輸入座標值)。
    Width:1500(輸入座標值)。
    Height:1500(輸入座標值)。

設定完成按"OK"，關閉視窗。

(6). 點選"Add" > "Flash"，開啟Thermal Pad Symbol Defaults(導熱銅墊符號預設值)視窗。

(7). 設定
    Inner diameter(內徑):(輸入直徑值，焊錫區，Drill diameter + ? mm)。
    Outer diameter(外徑):(輸入直徑值，熱阻區，Inner diamete + 0.8mm)。
    Spoke width(輪幅寬度):(輸入寬度值，0.5mm)。
    Number of spokes(輪幅數):(輸入輪幅數，一般都是4)。
    Spoke angle(輪幅角度):(輸入輪幅角度，一般都是0度或45度角)。

點選"OK"，關閉視窗。

注意:
Drill diameter(貫穿孔直徑)，於下個章節會使用到。

(8). 結果如下圖所示，點選"File" > "Save"存檔。
