Allegro電路板設計 - (3) SMT元件的Pad設計-建立Pad

(1). 開啟Allegro"Pad Designer"。

(2). 點選"File" > "New...",開啟"New Padstack"視窗。

(3). 點選"Browse...",開啟"Pes_New"視窗,設定存檔路徑。

(4). 輸入檔名,回到"New Padstack"視窗

(5). 在"Parameters"標籤頁下
Units區塊:
    下拉選單:Millimeter(改單位)。

(6).  在"Layers"標籤頁下,勾選"Single layer mode"。

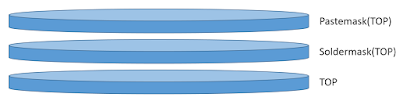

BEGIN LAYER(起始層)
  Regular Pad
正規銅墊
Geometry: Rectangle(長方形)
Width: 起始層 = 錫膏面
Height: 起始層 = 錫膏面

SOLDERMASK_TOP(防焊面)
  Regular Pad
正規銅墊
Geometry: Rectangle(長方形)
Width: 防焊面 > 錫膏面0.1mm既可
Height: 防焊面 > 錫膏面0.1mm既可

PASTEMASK_TOP(錫膏面)
  Regular Pad
正規銅墊
Geometry: Rectangle(長方形)
Width: (錫膏面 = 起始層) < 防焊面0.1mm既可
Height: (錫膏面 = 起始層) < 防焊面0.1mm既可

*備註:
Geometry:的選項有Null(無)、Circle(圓形)、Square(正方形)、Oblong(橢圓形)、Rectangle(長方形)、Octagon(八角形)、Shape(多邊形)。

(7). 點選"File" > "Save"。




3 則留言:

  1. 您好,我想問一下,關於這個層的問題,是背起來的嗎?還是說datasheet上有寫,或是有其他方法呢?目前我搜尋到的封裝一共有60種,這些封裝都所有的層都是背起來的嗎?目前還是學生,沒有可以詢問的管道,不好意思麻煩您了

    回覆刪除
  2. 作者已經移除這則留言。

    回覆刪除
  3. 板層的結構是依據PCB的製程所設計的工具,元件封裝的Datasheet只會規範本身機構設計。
    Allegro規範的比較嚴謹,如果你是學校實驗室要製作PCB板,建議你可以改用Altium Designer,Altium Designer在元件的設計上程序會簡單很多。
