OrCAD(3) 電路圖設計-DRC設計規則檢查

(1). 在電路圖完成後，需要對電路圖做DRC設計規則檢查，先至Project的標籤欄，DRC設計規則檢查ICON。

(2). 按"Yes"。

(3). 在Design Rules Check欄中的設定如下圖所示。

(4). 在Electrical Rules欄中的設定如下圖所示。

注意: 單張電路圖，可以將"Report hierarchical port and off-page connectors"勾選取消，不然會出現"ERROR(ORCAP-2207): Check Bus width mismatch"錯誤訊息。

(5). 在Physical Rules欄中的設定如下圖所示。

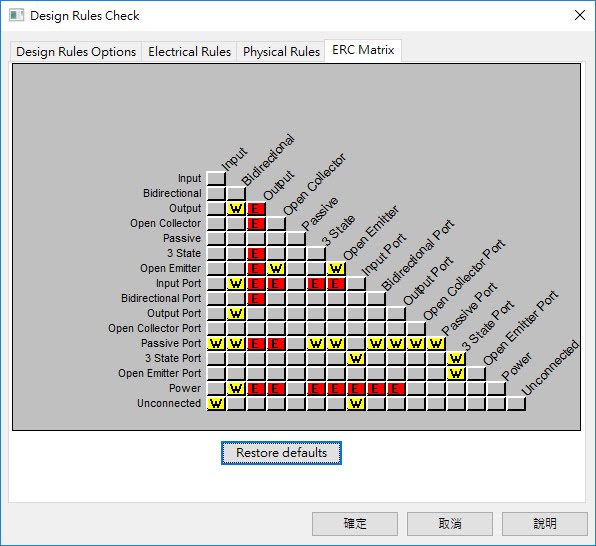

(6). 在ERC Matrix欄中的設定如下圖所示，設定完成按"OK"。

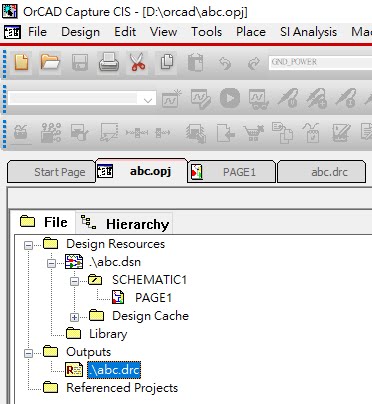

(7). 可以在Project的標籤欄中Outputs產生xxx.drc檔。

(8). 開啟xxx.drc檔，可以看到警告與錯誤的訊息。

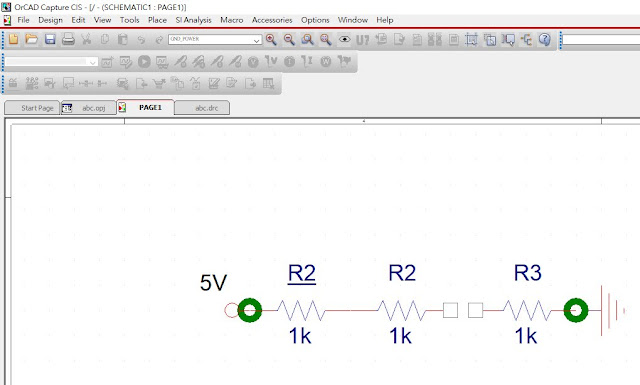

(9). 點選電路圖標籤欄，可以看到錯誤會有綠色圈圈顯示錯誤點。
