Allegro電路板設計 - (2) 貫孔元件的Pad設計-建立Pad

(1). 開啟Allegro"Pad Designer"。

(2). 點選"File" > "New..."，開啟"New Padstack"視窗。

(3). 點選"Browse..."，開啟"Pes_New"視窗，設定存檔路徑。

(4). 輸入檔名，回到"New Padstack"視窗。

(5). 在"Parameters"標籤頁下
Units區塊:
    下拉選單:Millimeter(改單位)。

Drill/Slot hole(鑽孔):
    Drill diameter(貫穿孔直徑):(輸入直徑)。

*Dill/Slot symbol: 鑽孔標識
Figure: NULL(空)、Circle(圓形)、Square(正方形)。
Characters: 文字符號。
Width: 文字符號的寬度。
Height: 文字符號的高度。

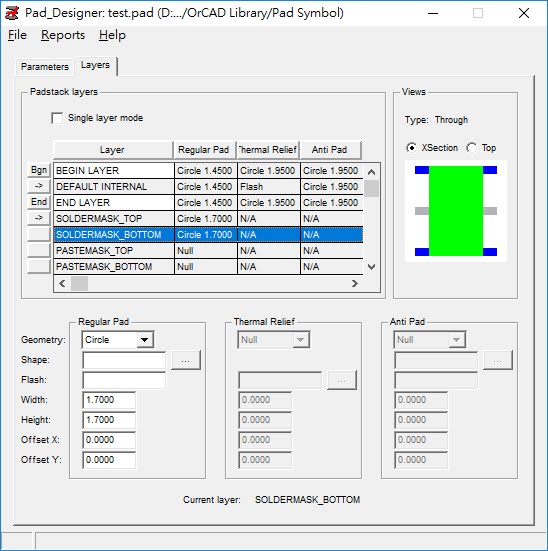

(6). 在"Layers"標籤頁下

BEGIN LAYER(起始層) Regular Pad(正規銅墊) Thermal Relief(熱阻) Anti Pad(絕緣錫墊) Geometry: Circle Circle Circle Width: Inner diameter(內徑) Outer diameter(外徑) Outer diameter(外徑) Height: Inner diameter(內徑) Outer diameter(外徑) Outer diameter(外徑) DEFAULT INTERNAL(內層規格) 　 　 　 Geometry: Circle Flash Circle Flash: 　 Flash Symbol 　 Width: Inner diameter(內徑) 自動生成 Outer diameter(外徑) Height: Inner diameter(內徑) 自動生成 Outer diameter(外徑) END LAYER(結束層) 　 　 　 Geometry: Circle Circle Circle Width: Inner diameter(內徑) Outer diameter(外徑) Outer diameter(外徑) Height: Inner diameter(內徑) Outer diameter(外徑) Outer diameter(外徑) SOLDERMASK_TOP(防焊面) 　 　 　 Geometry: Circle Width: ((Outer diameter - Inner diameter) / 2) + Inner diameter Height: ((Outer diameter - Inner diameter) / 2) + Inner diameter SOLDERMASK_BOTTOM(防焊面) 　 　 　 Geometry: Circle Width: ((Outer diameter - Inner diameter) / 2) + Inner diameter Height: ((Outer diameter - Inner diameter) / 2) + Inner diameter

(7). 設定完成，選擇"File" > "Save"。
