Altium Designer(2) 電路圖零件設計

(1). 首先來設計一個電容器，在上節新增的Project中，點選"檔案" > "新增" > "零件庫" > "電路圖零件庫"。

(2). 可以看到在Project中增加了電路圖零件庫。

(3). 使用"滑鼠左鍵"點選"SCH" > "SCH Library"。

(4). 增加了SCH Library標籤頁。

(5). 開始設計電容器，先點選繪製工具中的"放置線段"，並繪製電容器的符號，在繪製中可以直接點選繪製的線段，修改線徑與顏色。

(6). 在繪製零件符號時，可以點選格點工具中的"切換工具格點"，可以將線段做細微的移動，線段可以不用繪製在格點上。

(7). 點選繪製工具中的"放置接腳"，接腳要放置在格線上以方便之後繪製電路圖的線路繪製，
在此增加了2根接腳。

(8). 使用"滑鼠左鍵"點選接腳，修改接腳屬性。

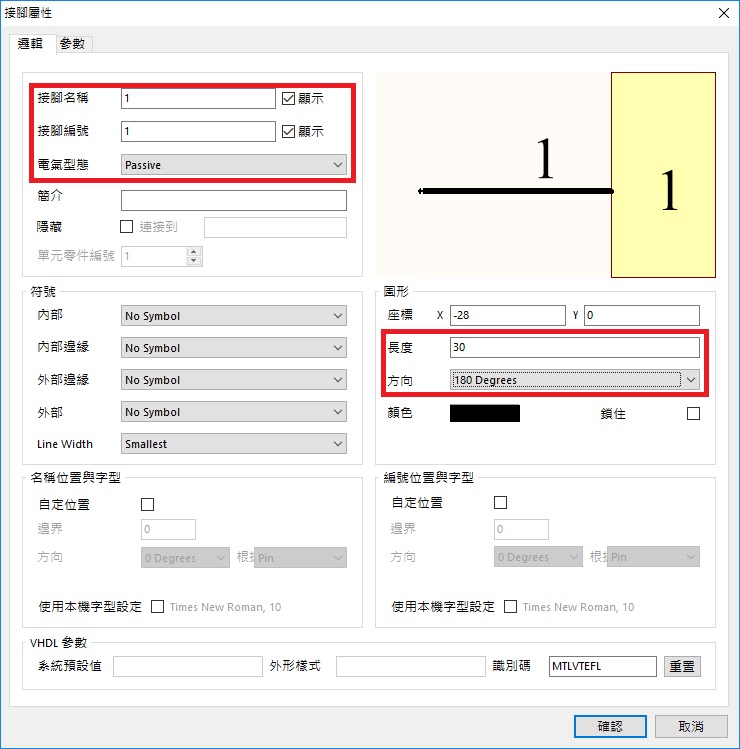

(9). 在"邏輯"標接頁中，修改"接腳名稱"與"顯示"，修改"接腳編號"與"顯示"，修改"圖形"中的"長度"與"方向"，可以改變接腳的外型，修改完成後按"確認"。

(10). 顯示結果如下圖所示。

(11). 在"SCH Library"標籤頁中，點選上述所設計的電路圖零件(Component_1是預設名稱)，點選"編輯" 。
修改"Default Designator"與"Visible"，Default Designator改成"C?"是因為C表示電容元件，?在繪製電路圖時，可以使用快速設定，修改零件順序編號。
修改"Default Comment"與"Visible"，這裡輸入實體電容器零件的規格C0603。
修改"Symbol Reference"，這裡輸入實體電容器零件的規格C0603。
設定完成後按"OK"。

(12). 點選"Parameters"的"新增..."。
修改"名稱"，因為是要加入電容值，所以輸入value。
修改"數值"與"顯示"，預設值為0.1uF，並且勾選"顯示"。
修改完成後按"確認"。

(13). 電容器的電路圖零件繪製結果如下所示。
