Altium Designer(3) 電路板零件設計

(1). 點選"檔案" > "新增" > "零件庫" > "電路板零件庫"。

(2). 可以看到在Project中增加了電路版零件庫。

(3). 使用"滑鼠左鍵"點選"PCB" > "PCB Library"。

(4). 增加了PCB Library標籤頁。

(5). 點選"放置焊點"。

(6). 加入第一個焊點。

(7). 點選第一個焊點，選擇"編輯" > "設定參考位置" > "中心點"，一般習慣會將第一個焊點設定成中心點。

(8). 結果如下圖所示。

(9). 設定焊點屬性，在"屬性"中，
"序號"設定為1，因為這是第一腳位，
"板層"設定為"Top Layer"，因為次零件是SMD件。
"尺寸和形狀"中，
"X-尺寸"與"Y-尺寸"依據SMD件焊點的規格尺寸設定，
"形狀"設定成"Rectangular"方形焊點，
設定完成按"確認"。

**可以按"Cthl + Q"切換公制與英制單位。
**可以按"Cthl + M"測量兩點間的距離。

(10). 加入第二個焊點，
在"座標"設定X與Y值，設定第二個銲接點位置，
在"屬性"中，
"序號"設定為2，因為這是第二腳位，
"板層"設定為"Top Layer"，因為次零件是SMD件。
"尺寸和形狀"中，
"X-尺寸"與"Y-尺寸"依據SMD件焊點的規格尺寸設定，
"形狀"設定成"Rectangular"方形焊點，
設定完成按"確認"。

(11). 點選"Top Overlay"，加入文字面的圖示。

(12). 點選"放置線段"。

(13). 繪製的文字圖面，為實體零件的外觀尺寸，繪製完成後電路版零件設計就完成了。

(14). 之後按"滑鼠右鍵" > "工具" > "零件屬性"。

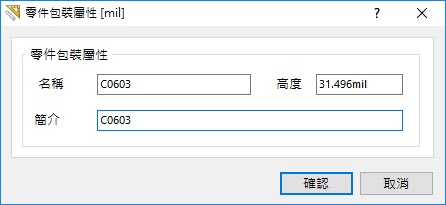

(15). 在"名稱"輸入C0603，此名稱為footprint設定，
"簡介"輸入C0603，
"高度"輸入實體元件的總高度尺寸，
完成後按"確認"。

(16). 電路板零件的完成結果如下圖所示，完成後按"存檔"。

(17). 至電路圖零件設計標籤頁，選擇零件C0603元件後按"編輯"。

(18). 按"Add..."，模型類型選擇"Footprint"後按"確認"。

(19). "名稱"輸入C0603，要與電路板"零件包裝屬性"的名稱相同，
"簡介"也輸入C0603，
在"PCB零件庫"中圈選"零件庫路徑" 之後按"指定..."，選擇電路板零件庫的位置，
最後按"確認"。

(20). 顯示結果如下，按"OK"結束設定。

(21). 電路圖零件與電路板零件相匹配。
