Allegro電路板設計-自建零件庫的Pin pad路徑設定

(1). 點選"Setup" > "User Preferences..."。

(2). 在Categories欄位中，選擇"Paths" > "Library"，之後在Category: Library欄中點選"padpath"欄中的Value按鍵。

(3). 點選"New(Insert)"按鍵，增加自建Pad Symbol的檔案路徑，按"OK"，跳到步驟(2)的頁面。

(3). 在步驟(2)的視窗中，Category: Library欄中點選"psmpath"欄中的Value按鍵。

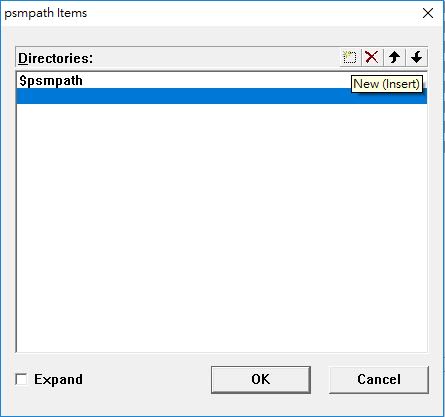

在下列開啟的視窗，點選"New(Insert)"按鍵，增加自建Package Symbol的檔案路徑，按"OK"，跳到步驟(2)的頁面，一樣按"OK"結束設定。

** 使用自定義焊盤時，建立一個檔案夾，將設計好的Shape symbol存檔至此檔案夾下，設定路徑時"padpath"與"psmpath"都要指定同一個路經。
