OrCAD繪製電路圖轉Altium Designer PCB layout

(1). 在轉換前先確認OrCAD的PCB Footprint名稱在Altium Designer的PCB Library中可以找到對應的元件。

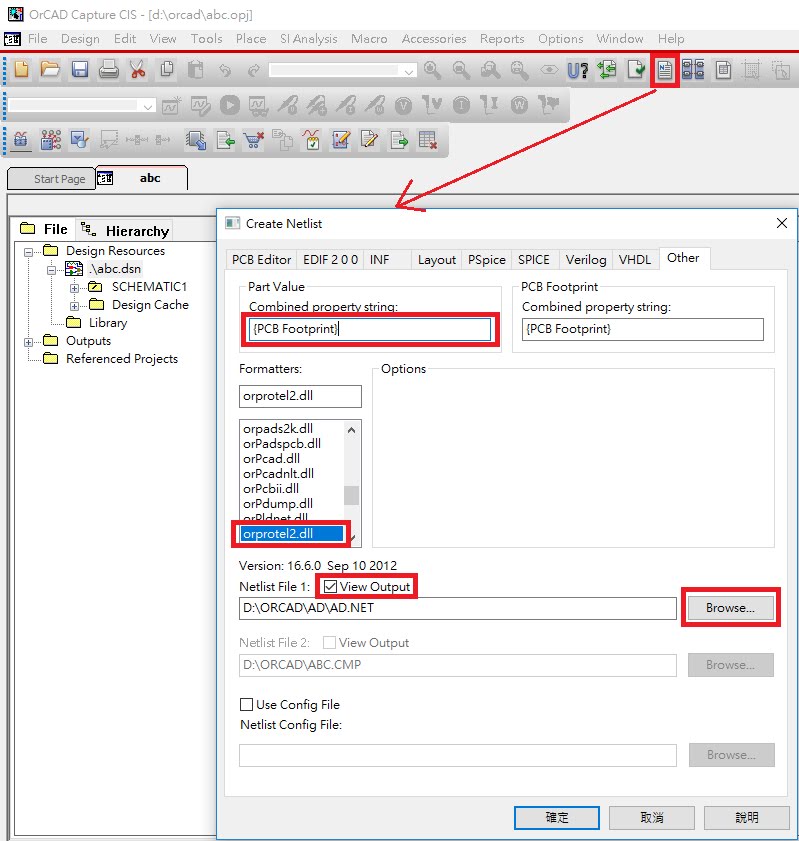

(2). OrCAD在Project標籤頁中，點選"Create netlist"ICON，在Part Value欄中修改輸入"{PCB Footprint}"，在Formatters:欄中選選擇"orprotel2.dll"，勾選"View Output"，並點選"Browse..."設定存檔路徑，設定完成按"確定"。

(3). OrCAD在Project標籤頁中的Outputs可以看到輸出結果。

(4). 至Altium Designer增加新的專案(xxx.PrjPCB)，並增加新的PCB檔案(xxx.PcbDoc)，在此專案下增加PCB的元件庫(xxx.pcblib)，完成後先存檔，點選專案(xxx.PrjPCB)按"滑鼠右鍵"，點選"新增現有檔案道專案中..."。

(5). 選擇OrCAD轉好的netlist(xxx.NET)，按"開啟"。

(6). 點選PCB檔案(xxx.PcbDoc)，在按"滑鼠右鍵"，選擇"差異比對"。

(7). 先勾選"進階模式"，點選左視窗的netlist檔(xxx.NET)，再點選右視窗的PCB檔(xxx.PcbDoc)，按"確認"。

(8). 按"滑鼠右鍵"點選"Updata All in >> PCB Document[xxx.PcbDoc]"。

(9). 點選"建立工程變更設計..."。

(10). 點選"執行變更動作"。

(11). 可以看到右下角的電阻元件，就是新轉入的元件。
